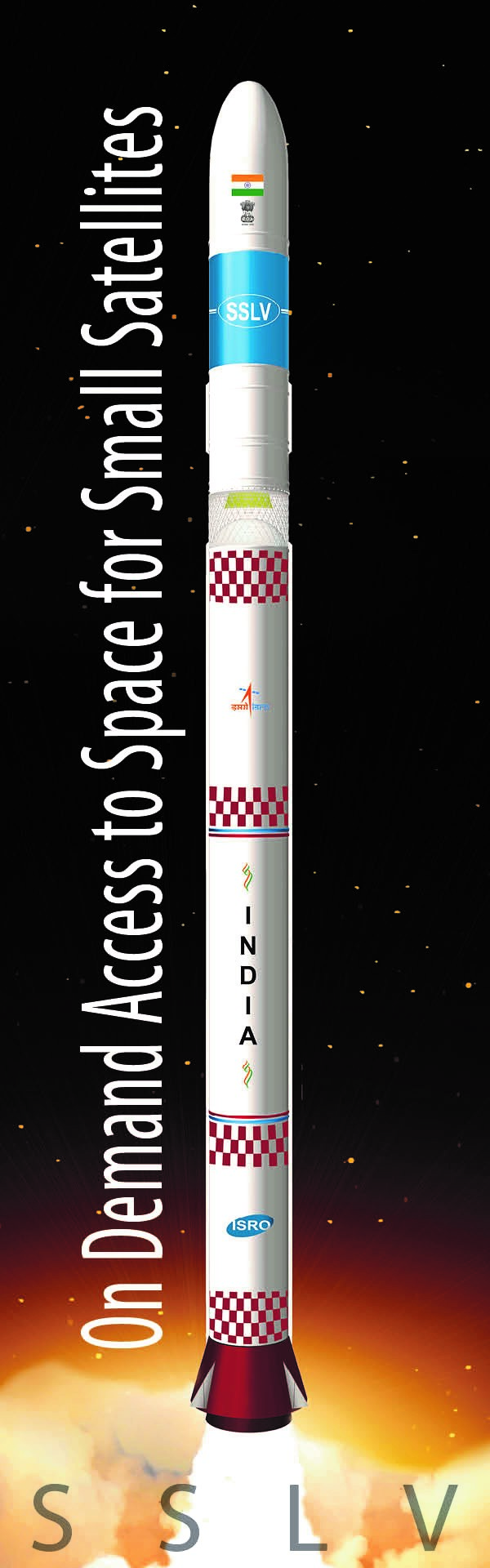

लघु उपग्रह प्रक्षेपण यान (एसएसएलवी)

एसएसएलवी प्रक्षेपण यान के बारे में

लघु उपग्रह प्रमोचन यान (एसएसएलवी) एक 3 चरण का प्रमोचन यान है जिसका संरूपण तीन ठोस नोदन चरणों और टर्मिनल चरण के रूप में द्रव नोदन आधारित वेग कर्तन मॉड्यूल (वीटीएम) के साथ किया गया है। एसएसएलवी का व्यास 2 मीटर और लंबाई 34 मीटर है और उत्थापन भार ~ 120 टन है। एसएसएलवी एसडीएससी/शार से 500 कि.मी. तलीय कक्षा में ~500 किलोग्राम उपग्रह का प्रमोचन करने में सक्षम है। एसएसएलवी की प्रमुख विशेषताएं कम लागत, कम प्रतिवर्तन काल के साथ, कई उपग्रहों को समायोजित करने की नम्यता, मांग पर प्रमोचन की संभाव्यता, प्रमोचन अवसंरचना की कम-से-कम अपेक्षाएं आदि हैं।

वाहन विन्यास

2मी व्यास x 34मी लंबा
लिफ्ट ऑफ मास: ~ 120T
तीन ठोस प्रणोदन चरण
टर्मिनल चरण के रूप में तरल मॉड्यूल

पेलोड क्षमता

एकल/बहु उपग्रह - नैनो, सूक्ष्म और लघु उपग्रह
500किमी तलीय कक्षा में 500 किग्रा तक का एकल उपग्रह
500 कि.मी. तलीय कक्षा में 10 कि.ग्रा. से लेकर 300 कि.ग्रा. तक कई उपग्रह

एसएसएलवी चरण तकनीकी विनिर्देश

चरण 1: एसएस1

ईंधन	एचटीपीबी आधारित ठोस प्रणोदक
मैक्स। वैक थ्रस्ट	2496 kN
बर्नटाइम	94.3 सेकंड

चरण 2: एसएस2

ईंधन	एचटीपीबी आधारित ठोस प्रणोदक
मैक्स। वैक थ्रस्ट	234.2 kN
बर्नटाइम	113.1 सेकंड

चरण 3: SS3

ईंधन	एचटीपीबी आधारित ठोस प्रणोदक
मैक्स। वैक थ्रस्ट	160 kN
बर्नटाइम	106.9 सेकंड

वेग ट्रिमिंग मॉड्यूल (वीटीएम)

वेलोसिटी ट्रिमिंग मॉड्यूल 8 नग के साथ 50N बाइप्रोपेलेंट थ्रस्टर पर आधारित है। आरसीएस के लिए 50एन थ्रस्टर और 8 नग। वेग जोड़ के 50N अक्षीय प्रणोदकों की।

ईंधन	एमएमएच एमओएन-3 (द्रव)
सर्वाधिक निर्वात प्रणोद	50 N × 16
