Fig.1 M3 द्वारा मापी गई डायग्नोस्टिक अवशोषण की स्थानिक सीमा को दर्शाने वाले चंद्र के लिए निकट-अवरक्त परावर्तित सौर विकिरण का एक तीन रंग सम्मिश्रण ऊपर दिखाया गया है। नीला रंग OH/H2O की उपस्थिति से जुड़े 3 माइक्रोन अवशोषण को इंगित करता है। लाल लौह युक्त खनिजों की उपस्थिति के कारण 2 माइक्रोन पर अवशोषण को इंगित करता है। हरा 2.4 माइक्रोन पर परावर्तित चमक का प्रतिनिधित्व करता है। [संदर्भ: विज्ञान का आवरण पृष्ठ, 23 अक्टूबर 2009 अंक]

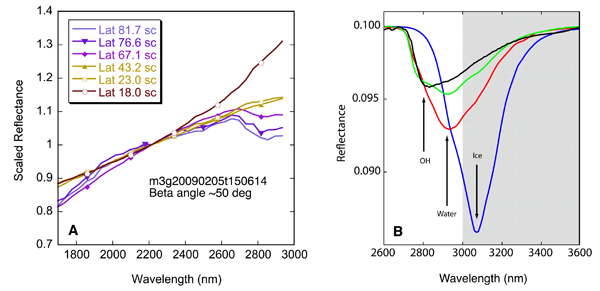

अंजीर। 2 एम 3 (ए) द्वारा प्राप्त परावर्तन स्पेक्ट्रा 2.7 माइक्रोमीटर से परे परावर्तन की कमी को दर्शाता है, जब इसकी तुलना चंद्र तुलना (बी) के लिए लागू एच 2 ओ और ओएच के अवरक्त परावर्तन स्पेक्ट्रा के पास मॉडल के साथ की जाती है, तो पानी और ओएच असर सामग्री की उपस्थिति का संकेत मिलता है। चंद्र सतह पर। [संदर्भ: CMPieters et al। विज्ञान, 326, 568-572, 2009]

अंजीर.3 एमआईपी के जारी होने के बाद 97 किमी के अनुरूप नमूना द्रव्यमान स्पेक्ट्रम प्रमुख प्रजातियों के रूप में एच 2 ओ की उपस्थिति को उजागर करता है [रेफरी: श्रीधरन आर एट अल। ग्रह और अंतरिक्ष विज्ञान (2010)]

Fig.4 टीएमसी द्वारा अपोलो -15 लैंडिंग साइट का त्रि-आयामी दृश्य, एपेनाइन माउंटेन के सामने, रीमा हैडली रिल के कुछ हिस्सों और अपोलो -15 लूनर मॉड्यूल के लैंडिंग साइट के आसपास 'हेलो' दिखा रहा है। [संदर्भ: प्रकाश चौहान एट अल। करेंट साइंस, 97, 630-631, 2009]

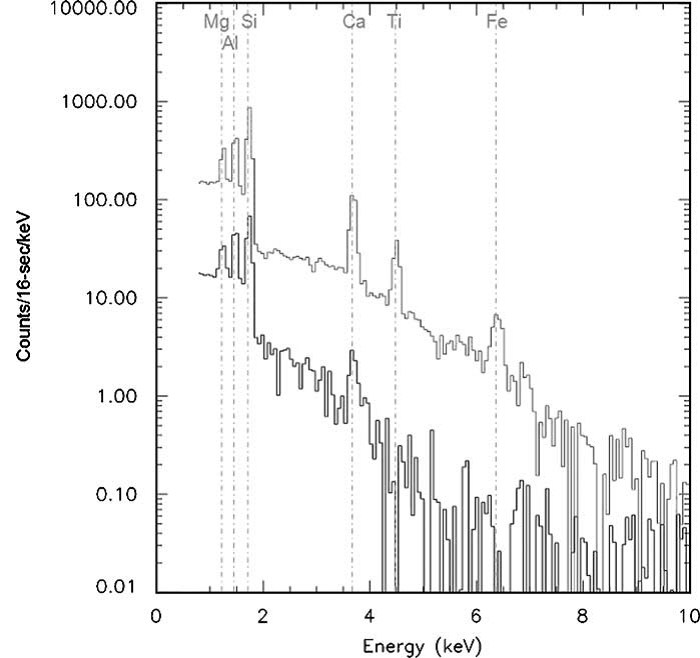

व्यक्तिगत 16 एस एकीकरण के आधार पर 18 नवंबर के फ्लेयर के लिए Fig.5 सिम्युलेटेड C1XS स्पेक्ट्रम। निचली रेखा (काली) भड़कना शुरू होने से ठीक पहले शांत अवधि के दौरान पता लगाए गए स्पेक्ट्रम को दिखाती है, जबकि ऊपरी रेखा (ग्रे) भड़कने के चरम पर प्राप्त स्पेक्ट्रम को दिखाती है। [संदर्भ: एम ग्रांडे एट अल। ग्रह और अंतरिक्ष विज्ञान, 57(2009)717-724]

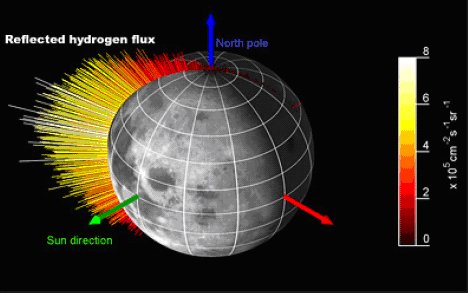

अंजीर। 6 चंद्र सतह से परावर्तित हाइड्रोजन जैसा कि सारा द्वारा पता लगाया गया है [संदर्भ: मार्टिन वीज़र एट अल। ग्रहीय अंतरिक्ष विज्ञान, 57, 2132-2134, 2009]
